場所に応じて選べるツイストペアケーブルのバリエーション

ハイテクオフィスビルならいざ知らず、普通のオフィスではLANの配線をすると、意外に配線スペースをとるものです。机の脇や天井からはみ出したケーブルはあまり見栄えのいいものではありません。

しかし、LANケーブルと言っても、いろいろ種類のあることはご存じでしょうか？

ツイストペア（10base-T）ケーブルの場合、線の構造によっていくつか種類があります。

○普通のLANケーブル

ツイストペアケーブルの芯線に単線を使われているLANケーブルです。単線のため電気特性や線質が安定しています。しかし、ちょっと硬いために配線しにくいのが難点です。

　品名：UTPケーブル

　規格：カテゴリ5対応
　　　　（10/100BASE-T）

　外形：約5.0mm

　線色：黄、赤、緑、青、

　　　　　紫、空、桃、若草、橙

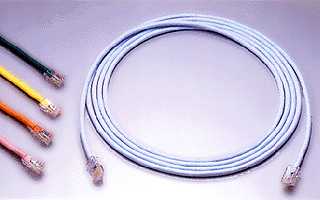

○柔らかいLANケーブル

ツイストペアケーブルの芯線に撚線を使われているLANケーブルです。撚線や柔軟性PVC外被のため柔らかく、配線しやすいのが特徴です。パッチパネル（LAN配線盤）内の配線など、短い配線をするときに向くケーブルです。

　品名：UTPパッチケーブル
　　　　　（カテゴリ5）

　規格：カテゴリ5対応
　　　　（10/100BASE-T）

　外形：約5.0mm

　線色：空、黄、緑、オレンジ、桃

○薄いLANケーブル

芯線をフラットに配列したLANケーブルです。厚さ2.6mmと薄いため、カーペットの下や狭い隙間を配線することができます。どうしても部屋を横断して配線しなければならないときなどに便利です。ただし、電気特性や対ノイズ性では不利になりますので、線質はカテゴリ3相当となります。

　品名：UTPフラットケーブル

　規格：カテゴリ3対応
　　　　（10BASE-T）

　外形：2.6×7.2mm
　線色：アイボリー、空
